一、特点与应用范围
GX型螺旋输送机是我国较早定型生产的通用型生产设备。螺旋机是利用螺旋的转动将物料沿机壳推移而达到运输的目的，其情况好像被持住不能旋转的螺母在螺杆上平移一般，使物料不与螺旋一起旋转的力是物料的重量和机壳对它的摩擦力。
本机的优点是：
（1）结构简单、横截面尺寸小、成本低；
（2）便于中间加载和卸载；
（3）操作简单、方便；
（4）输送过程物料与外界隔离，密封性好。
缺点是：动力消耗大，机件磨损快，物料在运输过程中粉碎严重。
GX型螺旋输送机以输送粉状、粒状、小块状物料为上，如面粉、水泥、煤粉、砂土、各类小块状的煤和石子等。它不宜输送易变质的、粘性的易结块的物料和大块的物料，因为这些物料或者粘在螺旋上随之旋转，或者在吊轴承处产生堵料。
本系列螺旋输送机直径有150、200、250、300、400、500、600mm七种规格。机长以三米起至七十米止，每隔0.5m一档，可在环境温度-20℃～+50℃条件下，以小于20°的倾角输送温度低于+200℃的物料。
二、总体布置和结构特征
一台螺旋输送机通常由螺旋机本体、进出装置、驱动装置三大部分组成，本公司不提供电器开关及电机启动设备。
螺旋机本体由头节、中间节、尾节三种组成。一般情况下，出厂总装时将中间节按长度长短依次排列，最长的中间节靠近头节，相同长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。
以补偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋（S制法）和带式螺旋（D制法）两种。各螺旋轴之间采用法兰式联接和花键联接，保证了联接轴的互换性，便于维修。
机盖为瓦片式并用螺栓固定在机壳上，若需改进密封性能，用户可自行在机盖与机壳间加防水橡胶石棉板。
进、出料装置有进料口，方形出料口，手推式出料口，齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口位置时应注意保证料口至端部的距离，同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。进、出料口还可根据用户需要做成圆形法兰。
驱动装置有ZQ系列减速器+Y系列电动机，YTC齿轮减速电机或摆线针轮减速机三种。
中间轴承座轴承一种采用PTM材料，具有极高的自润滑性和耐磨性，中间轴和轴套采用超耐磨材料，使用寿命更长，另一种采用由粉末冶金压铸而成含油轴承，其用于温度较高的场合。
一批已完工的gx螺旋输送机 一批已完工的gx螺旋输送机
三、规格、技术参数
|
规格型号 |
|
GX15 |
GX20 |
GX25 |
GX30 |
GX40 |
GX50 |
GX60 |
|
n |
Q |
n |
Q |
n |
Q |
n |
Q |
n |
Q |
n |
Q |
n |
Q |
|
20 |
0.9 |
20 |
2.1 |
20 |
4.1 |
20 |
7.1 |
20 |
16.8 |
20 |
32.9 |
20 |
56.9 |
|
30 |
1.2 |
30 |
3.2 |
30 |
6.2 |
30 |
10.9 |
30 |
25.3 |
30 |
49.4 |
30 |
85.3 |
|
35 |
1.5 |
35 |
3.7 |
35 |
7.2 |
35 |
12.4 |
35 |
29.5 |
35 |
57.6 |
35 |
99.5 |
|
45 |
2 |
45 |
4.7 |
45 |
9.3 |
45 |
16 |
45 |
37.9 |
45 |
74 |
45 |
127.9 |
|
60 |
2.6 |
60 |
6.6 |
60 |
12.3 |
60 |
21.3 |
60 |
50.5 |
60 |
98.7 |
60 |
170.6 |
|
75 |
3.3 |
75 |
7.9 |
75 |
15.4 |
75 |
26.6 |
75 |
63.2 |
75 |
123.3 |
75 |
213.2 |
|
90 |
4 |
90 |
9.5 |
90 |
18.5 |
90 |
32 |
90 |
75.8 |
90 |
148 |
90 |
255.9 |
|
120 |
5.3 |
120 |
12.6 |
120 |
24.7 |
120 |
42.6 |
120 |
101 |
|
|
|
|
|
150 |
6.4 |
150 |
15.8 |
|
|
|
|
|
|
|
|
|
|
|
190 |
|
|
|
|
|
|
|
|
|
|
|
|
|

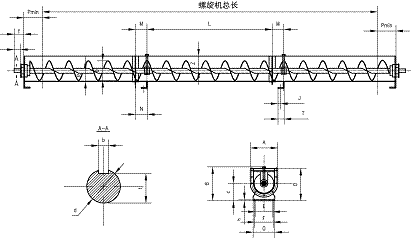

三、GX 型螺旋输送机外形及安装尺寸
