一、螺旋输送机概述
LSY型管式螺旋输送机不仅用在混凝土搅拌站（楼）、沥青拌合楼、干粉砂浆生产线输送水泥、粉煤灰、矿粉、干砂等，而且也广泛应用于化工、建材、粮食、冶金、电力等行业。输送粉状、小颗粒状的物料。但此设备不适宜输送块状的、有压着性的、粘结或易结的物料。
二、螺旋输送机性能特点
本公司LSY型螺旋输送机具有以下几个优点：
高效率输送：采用了新型的悬挂式中间吊轴承架，增大了物料运送空间，减少了物流阻力，加上小直径、高转速、变螺距等设计，确保顺畅、快速、均匀送料。
随意性布置：外壳采用优质无缝钢管，通过法兰将各段连接为整体，无论是水平还是大倾角均可连续输送。可直接与配套设备连接固定，无需地基基础，充分利用空间，移动、拆装十分方便。

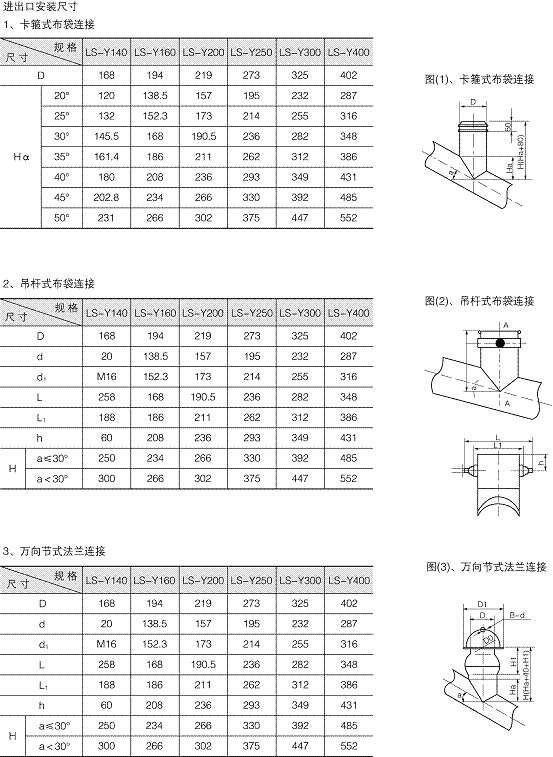

多元化联接：进、出料口可采用法兰连接、布装连接、布装吊杆连接、万向接口连接等多种形式。
可靠的密封：外壳管的连接处设置了防渗水装置，工艺孔也经过精心改良，避免由于雨水渗入引起管内水泥结块而造成堵料、闷机事故的发生。
毋需添加油：由于采用了新颖的中间轴承材料，既能减摩、耐磨又能自润滑，即使长期使用也毋需加添润滑油脂，可避免油脂与水泥混合对轴套、轴所产生的副作用。
专用减速器：本公司特定制作的减速器，设计先进合理，具有体积小、重量轻、扭矩大、转速快、不漏油、无噪音等优点，并设有止退结构，适用于大倾角的推力输送。
三、螺旋输送机主要技术参数
|
型号/名称 |
LSY140 |
LSY160 |
LSY200 |
LSY250 |
LSY300 |
LSY400 |
|
旋体直径（mm） |
140 |
163 |
187 |
238 |
290 |
365 |
|
旋体转速（r/min） |
300 |
300 |
260 |
200 |
175/300 |
175 |
|
机壳外径（mm） |
168 |
194 |
219 |
273 |
325 |
402 |
|
最大输送长度（m） |
11 |
12 |
13 |
16 |
18 |
18 |
|
允许工作角度（α°） |
0°~60° |
0°~60° |
0°~60° |
0°~60° |
0°~55° |
0°~55° |
|
输送量（t/h） |
17-9 |
30-20 |
50-32 |
70-53 |
82-60/120-85 |
140-110 |
|
电机 |
型号 |
L≤-7 |
Y132S-4 |
Y132S-4 |
Y132M-4 |
Y160L-6 |
Y180M-4 |
Y180M-4 |
|
功率（kw） |
5.5 |
5.5 |
7.5 |
11 |
18.5 |
18.5 |
|
型号 |
L＞7 |
Y132S-4 |
Y132M-4 |
Y160M-4 |
Y180L-6 |
Y180L-4 |
Y180L-4 |
|
功率（kw） |
5.5 |
7.5 |
11 |
15 |
22 |
22 |
注：此表中输送量的测定值确定基于硅酸盐水泥（ρ=1.2t/m3）而得到的。
在现场的一批管式螺旋输送机 在现场的一批管式螺旋输送机
