普通蝶阀各要点知识介绍 |
|
DF（普通蝶阀）、WDF（螺旋机万向球专用蝶阀）、QDF（气动蝶阀）型蝶阀系我公司设计部门在我公司设计生产各类粉体阀门的丰富经验的基础上，参照国外同类产品而设计开发的一系列产品。
该产品可应用于建筑、化工、食品、冶金、电力等行业，用来控制粉状、颗粒状物料的喂送，结构紧凑、密封严密具有较高的实用性、先进性。该产品阀板外表采用专用的密封材料，增强了阀板的密封及耐磨性能，两端轴承密封严密并采用了PTM自润滑材料，在任何工作环境下均可翻转自如，大大提高了使用寿命。
该产品有多种联接形式，适合各种不同的工况条件，双法兰结构，密封联接可靠；单法兰结构，联接更方便，并配手动、气动等多种传动形式，使用操作更轻松、简便。

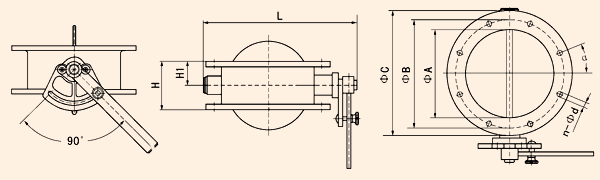

双法兰手动蝶阀尺寸规格表
|
型号 |
ΦA |
ΦB |
ΦC |
H |
H1 |
L |
n-Φd |
α |
|
DF160 |
184 |
225 |
260 |
100 |
50 |
320 |
8-11 |
22.5° |
|
DF200 |
207 |
252 |
285 |
100 |
50 |
344 |
8-13 |
22.5° |
|
DF250 |
260 |
315 |
350 |
100 |
50 |
398 |
8-17 |
22.5° |
|
DF300 |
310 |
365 |
400 |
100 |
50 |
450 |
8-19 |
22.5° |
|
WDF160-200 |
184/207 |
300 |
328 |
100 |
50 |
390 |
8-13 |
22.5° |
|
WDF250-300 |
260 |
365 |
400 |
100 |
50 |
450 |
8-17 |
22.5° |
注：蝶阀的高度及法兰尺寸也可根据用户要求制作。

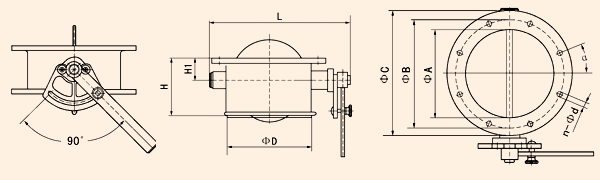

 单 法兰手动碟阀尺寸规格表
|
型号 |
ΦA |
ΦB |
ΦC |
ΦD |
H |
H1 |
L |
n-Φd |
α |
|
DF160 |
184 |
225 |
260 |
194 |
130 |
50 |
320 |
8-11 |
22.5° |
|
DF200 |
207 |
252 |
285 |
219 |
130 |
50 |
344 |
8-13 |
22.5° |
|
DF250 |
260 |
315 |
350 |
273 |
130 |
50 |
398 |
8-17 |
22.5° |
|
DF300 |
310 |
365 |
400 |
325 |
130 |
50 |
450 |
8-19 |
22.5 |
双（单）法兰气动蝶阀尺寸规格表
|
型号 |
E |
F |
G |
I |
L |
L1 |
|
QDF160 |
80 |
140 |
15.5 |
160 |
390 |
430 |
|
QDF200 |
80 |
140 |
15.5 |
160 |
415 |
430 |
|
QDF250 |
80 |
140 |
15.5 |
160 |
475 |
430 |
|
QDF300 |
80 |
140 |
15.5 |
160 |
525 |
430 |
|
WDF160-200 |
80 |
140 |
15.5 |
160 |
455 |
430 |
|
WDF250-300 |
80 |
140 |
15.5 |
160 |
525 |
430 | |
| 注: |
1、蝶阀的高度及法兰尺寸也可根据用户要求制作。
